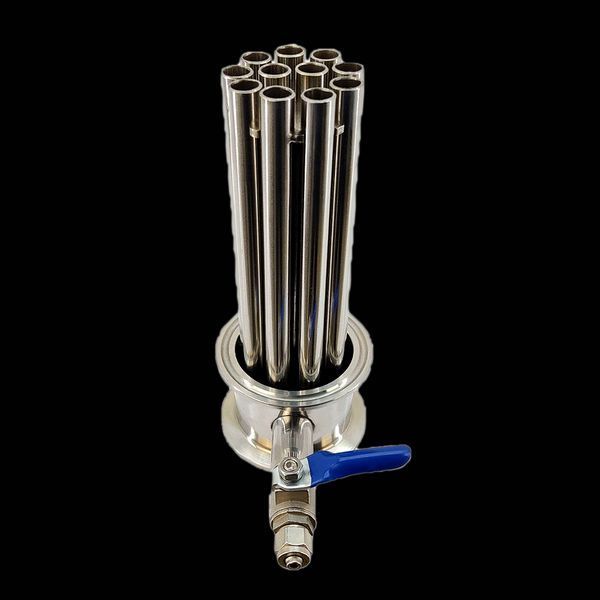

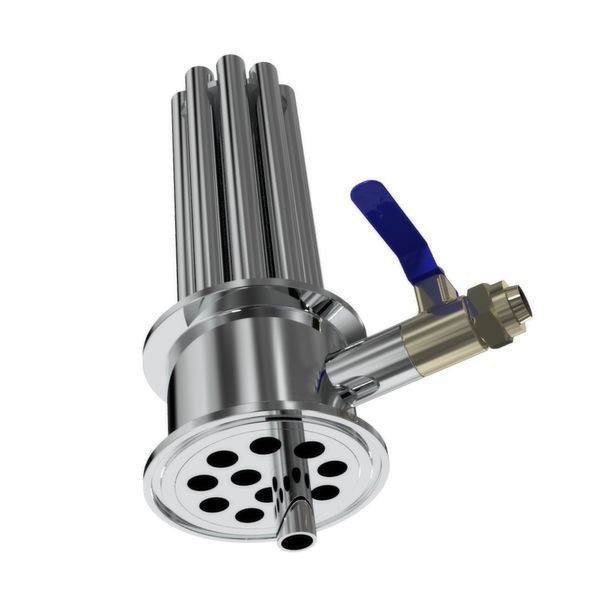

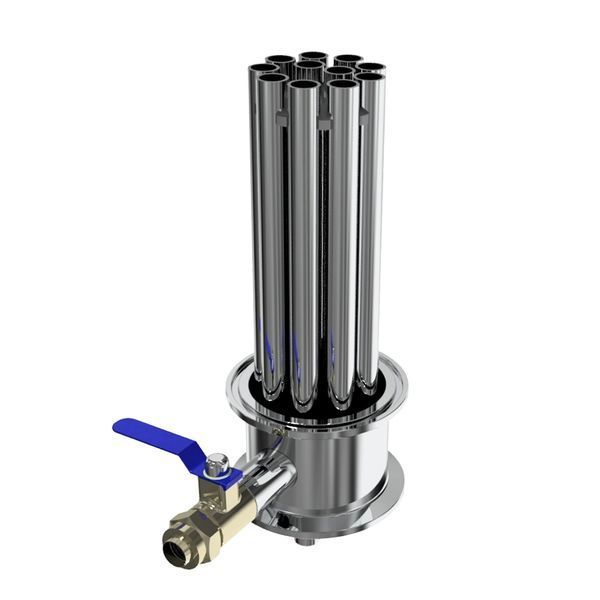

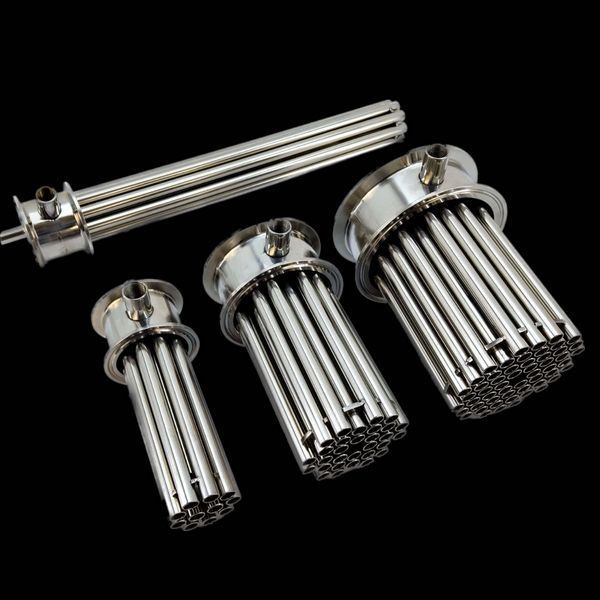

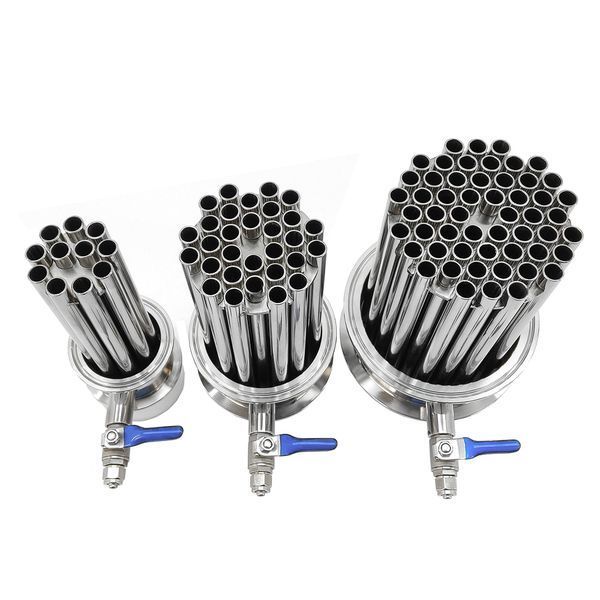

Багатотрубна царга МЦ 2 дюйми "Kors Profi" L↑155 мм.
Виробник - Корс
Опис:
Багатотрубна царга (МЦ) - ідеальне рішення для ефективної ректифікації етилового сп-ту. Провівши аудит аналогічних вузлів, які присутні в продажу, ми зібрали всі кращі напрацювання і усунули недоліки. Ба більше, ми змогли знизити ціну, щоб порадувати наших клієнтів ще більше. Виробництво наших багатотрубних царг здійснюється з високоякісної харчової нержавіючої сталі AISI 304. Після процесу зварювання ми протруюємо всі шви спеціальною пастою. Потім кожен виріб проходить якісне полірування, технічний контроль, очищення, пакування. Це забезпечує довговічність і надійність наших виробів, гарантуючи їхню бездоганну службу протягом тривалого часу.
Принцип роботи мультитрубної царги під час ректифікації полягає в такому: етилові пари проходять через систему трубок, де вони багаторазово конденсуються і випаровуються, що дає змогу досягти високого ступеня очищення продукту. Завдяки збільшеній поверхні теплообміну наші царги забезпечують максимальну ефективність процесу, що робить їх ідеальним вибором для виробництва високоякісного дистиляту і сп-ту. Обираючи багатотрубну царгу від нашої компанії, ви отримуєте надійний, довговічний і ефективний продукт за доступною ціною.
У чому ж відмінність наших виробів від багатьох інших? Це безумовно ефективна робота і хороший ККД. Та простими словами - наші МЦ, ММЦ просто працюють. Ми почули багато скарг з приводу працездатності багатьох "гаражних" багатотрубних царг - не працює зовсім, а бульбашок взагалі немає, не можу налаштувати тощо. Тому ми проводимо ретельний аналіз і тестування наших виробів упродовж місяців, починаючи з ідеї, розроблення в конструкторському відділі, створення всієї технічної документації, довгих тестувань в експериментальному цеху. Ми гарантуємо якість і функціональність виробів власного виробництва ТМ "Корс".
Телефонуйте, консультуйтеся у менеджера, запитуйте відео роботи, і Ви будете переконані, що, купуючи наші вироби, Ви не переплачуєте, а отримуєте якісні вироби, що працюють, за чесною ціною.
Характеристики:
- Загальна довжина виробу - 155 мм;
- Підключення - клампове з'єднання 2 дюйми (затискач 64 мм);
- Кількість трубок - 11 шт;
- Діаметр трубок - 8х10 мм;
- Матеріал виготовлення - харчова нержавіюча сталь aisi 304;
- Кран для зливу - ¼" зовнішнє різьблення із зажимною гайкою під трубку 5х8 мм.
Комплектація:
- НФ-Багатотрубна царга МЦ 2 дюйми "Kors Profi" L↑155 мм. - 1 шт;
- Кран кульовий нержавіюча сталь AISI 304 ¼" зовнішнє різьблення із затискною гайкою під трубку 5х8 мм. - 1 шт.

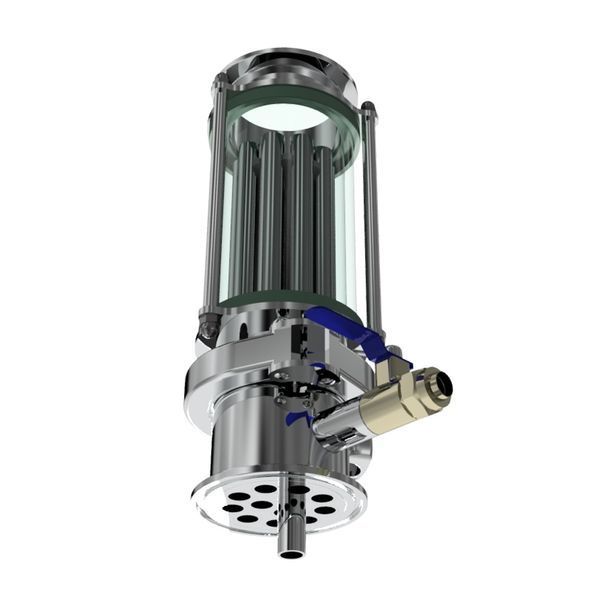

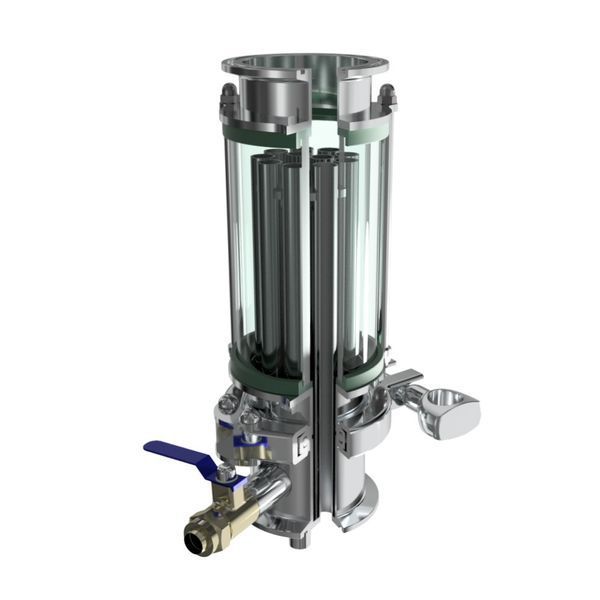

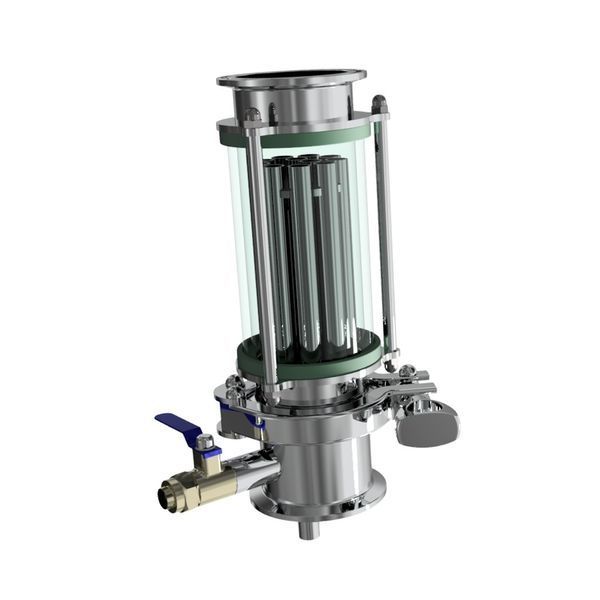

Увага, кламповий хомут, силіконова клампова прокладка і діоптр не входять до стандартної комплектації. Фото з такими комплектуючими вказано для максимального розуміння процесу і функціональності виробу. Такі комплектуючі Ви можете придбати на нашому сайті як окремі позиції.

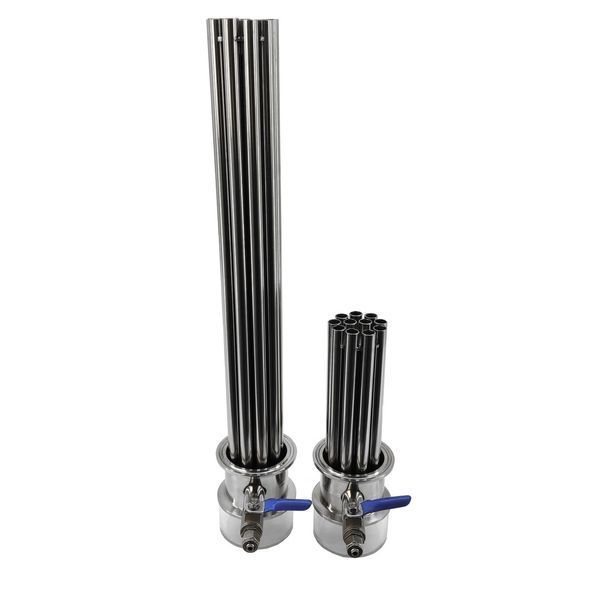

Таблиця підбору ММЦ
| Об’єм куба | Діаметр колони | Рекомендована ММЦ | Висота | Коментар |
|---|---|---|---|---|
| До 20 л | 1,5″–2″ | 1,5″ / 2″ | 15 см | Невеликий об’єм хвостів, компактна установка |
| 20–40 л | 2″–3″ | 2″ × 15 см або 3″ × 15 см | 15 см | Вибір залежить від висоти приміщення |
| 40–60 л | 2″–3″ | 3″ × 15 см, 3″ × 35 см або 4″ × 15 см | За умовами | Вибір залежить від висоти приміщення |
| 60–85 л | 3″ | 3″ × 35 см, 4″ × 15 см або 4″ × 35 см | За умовами | Вибір за об’ємом хвостів та висотою приміщення |
| 85–125 л | 3″–4″ | 4″ × 35 см або 6″ × 15 см | За умовами | Вибір за об’ємом хвостів та висотою приміщення |
| 125л + | 4″ | 6″ × 35 см | 35 см | Професійні установки |
Багатотрубна царга (МЦ). Призначення та принцип роботи
Багатотрубна царга (МЦ) — це вузол колони, який встановлюється безпосередньо на перегінний куб, у найнижчій частині колони. Основне призначення МЦ — утримання хвостових домішок, стабілізація роботи колони та додаткове вилучення спирту з куба без погіршення якості продукту.
Як працює МЦ

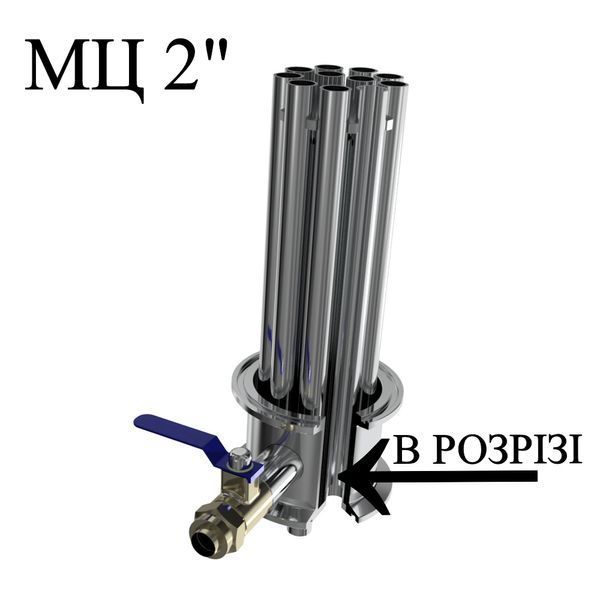

Під час перегонки пари спирту з куба проходять через систему вертикально розташованих гладких трубок, змонтованих усередині корпусу МЦ.
Завдяки збільшеній внутрішній поверхні трубок у вузлі формується зона активного тепло- та масообміну.
У процесі відбувається наступне:
-
Частина парів конденсується на стінках трубок.
-
Утворена рідина знову переиспаровується.
-
Важкі хвостові фракції затримуються в об’ємі МЦ.
-
Легкі спиртові фракції продовжують рух угору по колоні.
Таким чином, МЦ працює як буферна та доиспаровувальна зона, відокремлюючи хвости та повертаючи в колону додатковий спирт.
Що дає встановлення МЦ
-
Глибше утримання хвостових фракцій та сивушних масел.
-
Можливість вести перегон до 98–99 °C у кубі замість стандартних 93–94 °C.
-
Реальний додатковий вихід спирту без втрати якості.
-
Більш стабільна робота колони та менші температурні коливання.
-
Пізніший зрив колони завдяки постійній підпитці спиртом з МЦ.
Особливості роботи під час перегонки
-
На початку ректифікації, при роботі з високоспиртуозним сирцем, барботаж у МЦ може бути слабким або відсутнім. Це нормальний режим роботи.
-
У міру зниження спиртуозності в кубі різниця температур зростає, і МЦ входить в активний робочий режим, утримуючи хвостові фракції.
-
Наприкінці перегону барботаж стає максимально вираженим, після чого поступово згасає, коли в МЦ залишаються переважно хвостові компоненти з температурою кипіння, близькою до температури води.
-
У цей момент весь цінний спирт уже знаходиться в насадковій частині колони.
Застосування
Багатотрубна царга використовується:
-
у ректифікаційних колонах;
-
при роботі з насадкою;
-
у колонах для дистиляції, у тому числі з ковпачковими тарілками, де необхідне максимальне утримання хвостів і вилучення ароматного спирту без їх прориву в відбір.
