Вузол відбору по рідині універсальний зі сферою 4 дюйми

Вузол відбору по рідині універсальний зі сферою 4 дюйми

Виробник - "Корс"

Опис:

     Лінійка обладнання для модернізації "Корс" - це вироби виготовлені на власному виробництві компанії, досвідченими фахівцями з дотриманням технології обробки нержавіючої сталі.

     Даний вузол відбору - це універсальний виріб, який можна застосовувати як для відбору питного тіла, так і відбору голів і хвостів, завдяки горизонтальному розташуванню зливної трубки.

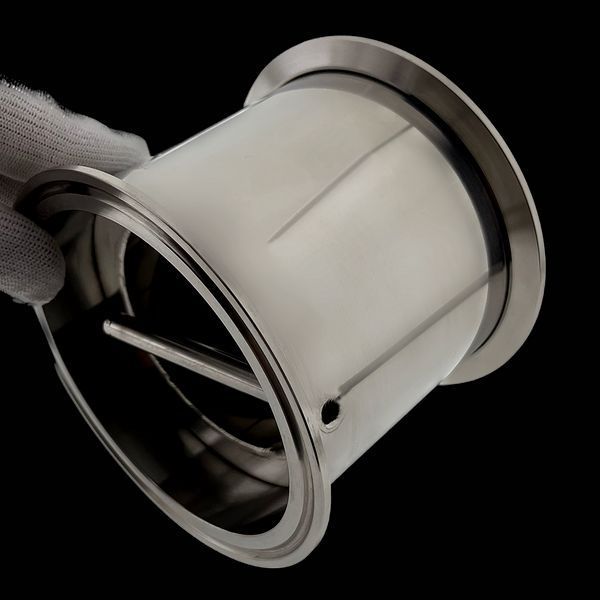

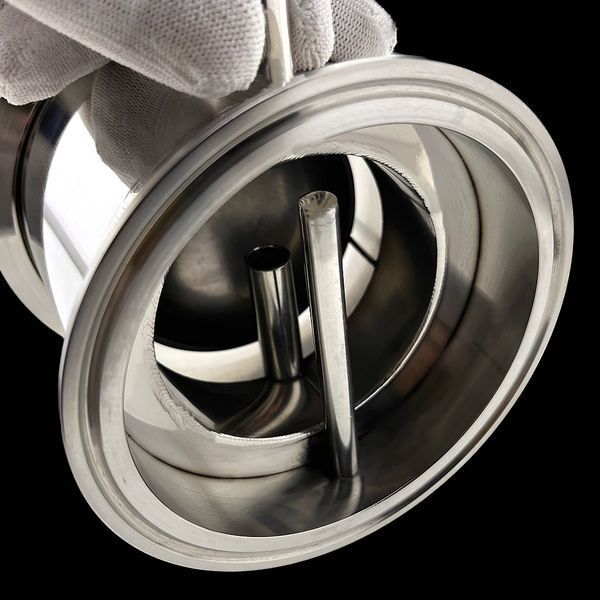

     Конструктивно вузол відбору - це порожниста труба, в яку вварено чашку для збору флегми і трубку (пов'язану з чашкою), якою дистилят стікає в приймальну ємність. Завдяки чашці та голчастому крану оператор процесу може контролювати і задавати флегмове число, тобто кількість рідини, що відбирається, до загальної сконденсованої. На корпусі вузла вварена герметична трубка для цифрового термометра (допоможе контролювати потрібну температуру під час відбору). Вона знаходиться в середині вузла. Іззовні ми бачимо отвір, у який поміщаємо щуп термометра, а оскільки гільза герметична, термометр можна витягувати і під час дистиляції.

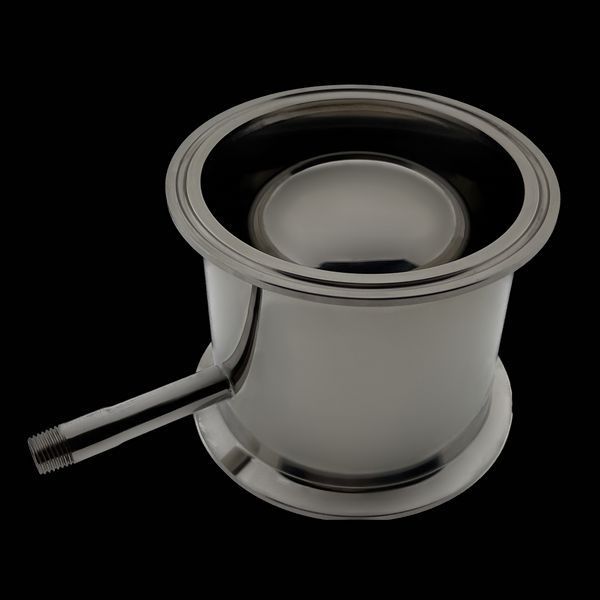

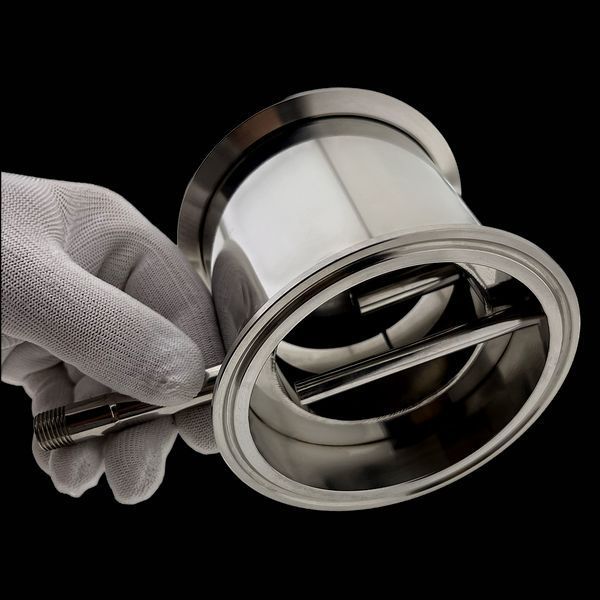

       Горизонтальна трубка на вузлі призначена для відтоку дистиляту з чашки відбору. За допомогою різьбового з'єднання легко встановити голчастий або кульовий кран для регулювання швидкості відбору. У верхній частині вузла вварена сфера, яка концентрує весь обсяг флегми в чашку відбору. Таким чином підвищується ККД. Зайвий об'єм флегми переливається через внутрішню чашку і стікає вниз.

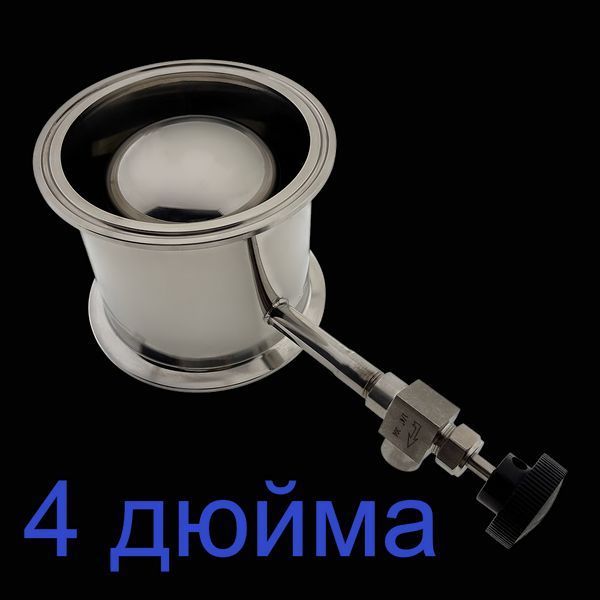

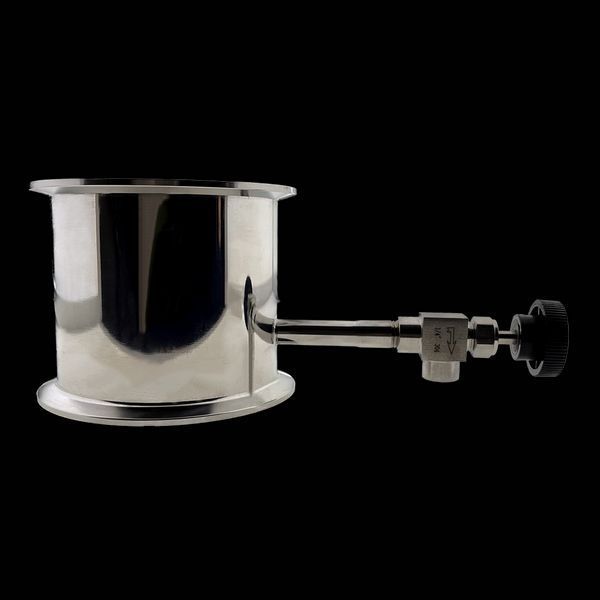

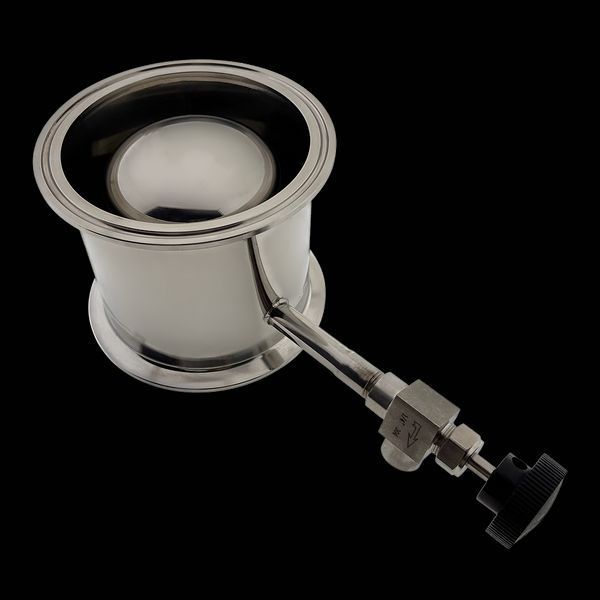

       Цей вузол спроектований під кутовий голчастий кран із внутрішнім різьбленням ¼ дюйма.

       У комплекті поставляється силіконовий ніпель для зручності монтажу будь-яких електронних термометрів зі щупом 3-4 мм. Таким чином термометр щільно вставляється в гільзу для термометра, фіксується в будь-якому положенні. За необхідності вставити в гільзу термодатчик 4-6 мм, витягніть монтажний ніпель з гільзи, вставте датчик. Гільза герметична.

Характеристики:

• діаметр вузла - 101,6 мм;
• діаметр внутрішньої труби у вузлі - 76,3 мм;
• діаметр гільзи для термометра - трубка 6х8 мм;
• трубка для відбору дистиляту - 12 мм;
• різьблення на трубці відбору - ¼" зовнішнє;
• висота вузла по кламповій частині (вертикально) - 115 мм;
• кріплення до колони - кламповий хомут 4".

Комплектація:

• Вузол відбору по рідині універсальний зі сферою 4 дюйми - 1 шт;
• Силіконовий монтажний ніпель термо датчика, щупа термометра 3.5х6 мм. - 1 шт.
