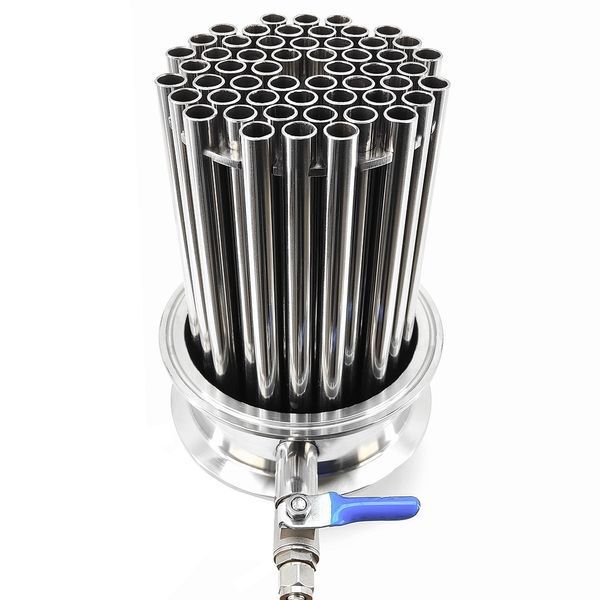

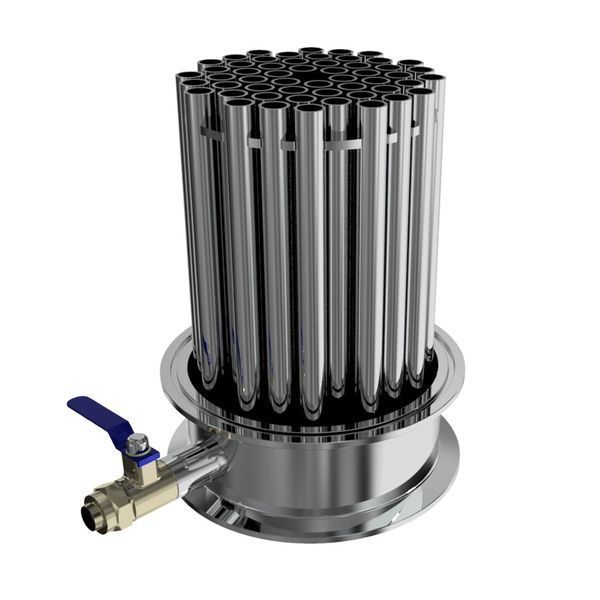

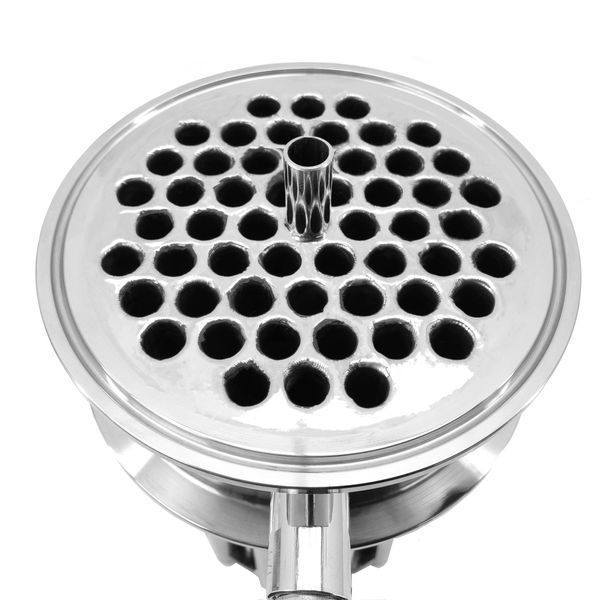

Многотрубная царга МЦ 4 дюйма "Kors Profi" L↑155 мм.
Производитель - Корс
Описание:
Многотрубная царга (МЦ) 4 дюйма под стандартный диоптр 150 мм от компании «Корс» — Высочайшее качество и отличная цена.
Представляем вам многотрубную царгу (МЦ) диаметром 4 дюйма, специально разработанную для работы с стандартным диоптром 150 мм - классическое решение и универсальность использование стандартных комплектующих. Эта царга идеально подходит для перегонных кубов объемом от 50 до 85 литров, обеспечивая отличную производительность и эффективность в процессе ректификации.
Преимущества нашего МЦ:
- Подходит для перегонных кубов объемом 50-85 литров: Оптимальный выбор для различных систем и условий работы.
- Изготовлен под стандартный диоптр 150 мм: Обеспечивает удобство и точность в процессе ректификации, позволяя лучше контролировать процесс.
- Лучшая цена и качество на рынке: Наше предложение сочетает в себе высокое качество изготовления и конкурентоспособную цену, что делает его идеальным выбором для профессионалов.
Обновите своё оборудование с многотрубной царгой от компании «Корс» и получите надежное решение для достижения наилучших результатов в ректификации.
Характеристики:
- Общая длинна изделия - 155 мм;
- Подключение - кламповое соединение 4 дюйма (зажим 119 мм);
- Количество трубок - 54 шт;
- Диаметр трубок - 8х10 мм;
- Материал изготовление - пищевая нержавейка aisi 304;
- Кран для слива - ¼" наружная резьба с зажимной гайкой под трубку 5х8 мм.
Комплектация:
- НФ-Многотрубная царга МЦ 4 дюйма "Kors Profi" L↑155 мм. - 1 шт;
- Кран шаровой нержавейка AISI 304 ¼" наружная резьба с зажимной гайкой под трубку 5х8 мм. - 1 шт.
Внимание! Дополнительные элементы конструкции, такие как: диоптр, кламповые хомуты, прокладки не входят в стандартную комплектацию, и указаны на фото с целью информативности и полного понимания использования МЦ. Комплектация же этого узла состоит из узла МЦ с трубками и крана для слива. Другие комплектующие Вы можете заказать на нашем сайте как отдельные позиции.
Таблица подбора ММЦ
| Объём куба | Диаметр колонны | Рекомендуемая ММЦ | Высота | Комментарий |
|---|---|---|---|---|
| До 20 л | 1,5″–2″ | 1,5″ / 2″ | 15 см | Небольшой объём хвостов, компактная установка |
| 20–40 л | 2″–3″ | 2″ × 15 см или 3″ × 15 см | 15 см | Выбор по высоте помещения |
| 40–60 л | 2″–3″ | 3″ × 15 см, 3″ × 35 см или 4″ × 15 см | По условиям | Выбор по высоте помещения |
| 60–85 л | 3″ | 3″ × 35 см, 4″ × 15 см или 4″ × 35 см | По условиям | Выбор по объёму хвостов и высоте помещения |
| 85–125 л | 3″–4″ | 4″ × 35 см или 6″ × 15 см | По условиям | Выбор по объёму хвостов и высоте помещения |
| 125л и + | 4″ | 6″ × 35 см | 35 см | Профессиональные установки |
Многотрубная царга (МЦ). Назначение и принцип работы
Многотрубная царга (МЦ) — это узел колонны, устанавливаемый непосредственно на перегонный куб, в самой нижней части колонны. Основное назначение МЦ — удержание хвостовых примесей, стабилизация работы колонны и дополнительное извлечение спирта из куба без ухудшения качества продукта.
Как работает МЦ
В процессе перегонки пары спирта из куба проходят через систему вертикальных гладких трубок, расположенных внутри корпуса МЦ.
За счёт увеличенной внутренней поверхности трубок внутри узла формируется зона активного тепло- и массообмена.
Происходит следующее:
-
Часть паров конденсируется на стенках трубок.
-
Образовавшаяся жидкость снова переиспаряется.
-
Тяжёлые хвостовые фракции задерживаются в объёме МЦ.
-
Лёгкие спиртовые фракции продолжают движение вверх по колонне.
Таким образом, МЦ работает как буфер и доиспарительная зона, отделяя хвосты и возвращая в колонну дополнительный спирт.
Что даёт установка МЦ
-
Более глубокое удержание хвостовых фракций и сивушных масел.
-
Возможность вести перегон до 98–99 °C в кубе вместо стандартных 93–94 °C.
-
Реальный дополнительный выход спирта без потери качества.
-
Более стабильная работа колонны и меньшие температурные колебания.
-
Более поздний срыв колонны за счёт постоянной подпитки спиртом из МЦ.
Особенности работы в процессе перегонки
-
В начале ректификации, при работе с высокоспиртуозным сырцом, барботаж в МЦ может быть слабым или отсутствовать. Это нормальный режим работы.
-
По мере снижения спиртуозности в кубе разница температур увеличивается, и МЦ начинает активно работать, удерживая хвостовые фракции.
-
В конце перегона барботаж становится максимально выраженным, после чего постепенно затухает, когда в МЦ остаются преимущественно хвостовые компоненты с температурой кипения, близкой к воде.
-
В этот момент весь ценный спирт уже находится в насадочной части колонны.
Применение
Многотрубная царга применяется:
-
в ректификационных колоннах;
-
при работе с насадкой;
-
в колоннах для дистилляции, в том числе с колпачковыми тарелками, где требуется максимальное удержание хвостов и извлечение ароматного спирта без их прорыва в отбор.
